Tempo de expansão.

Tempo de expansão.

Tempo de exaustão.

Tempo de exaustão.

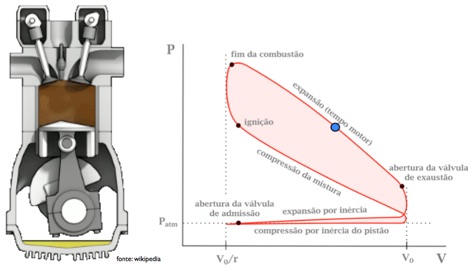

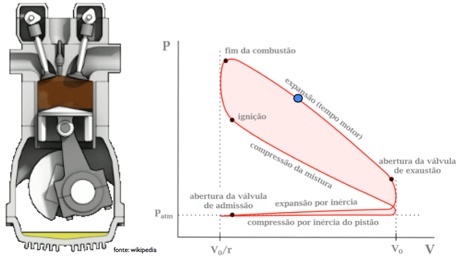

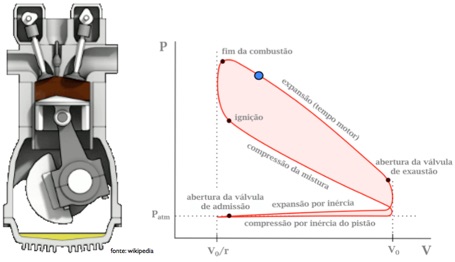

A mistura realiza um trabalho de expansão no pistão. Este é o chamado tempo motor: o tempo no qual o pistão e o eixo são impulsionados fortemente.

Essa expansão aumenta a energia cinética do pistão e mais do que compensa a perda da energia na etapa de compressão da mistura.

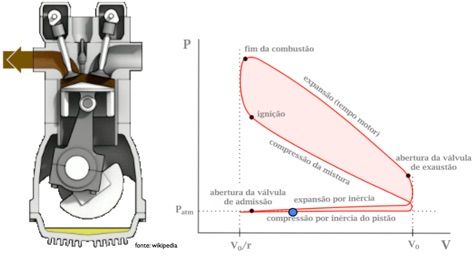

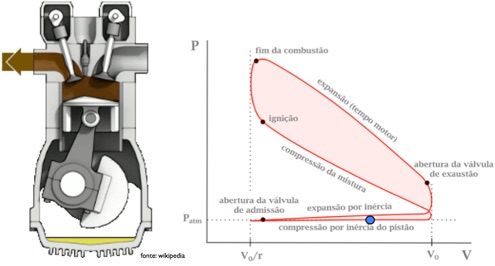

Por inércia o pistão segue num movimento de compressão.

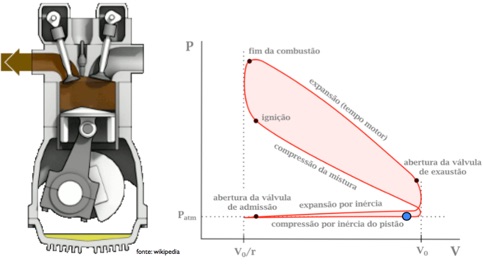

Válvulas de exaustão abertas: ciclo quase no fim.

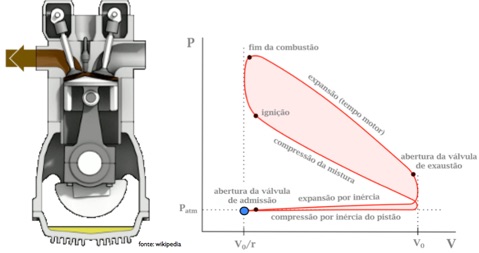

Compressão máxima. Fim do ciclo. A válvula de admissão será aberta para iniciar um novo ciclo.

As válvulas estão fechadas para que nenhum gás escape e a transferência de energia para o pistão seja máxima. Isso é feito adiabaticamente.

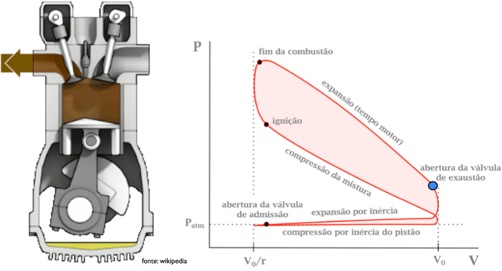

Quando o pistão está em sua porção mais baixa, a válvula de exaustão se abre. Isso reduz a pressão com volume constante, ocasionando rejeição de calor e movendo o sistema a origem.

Essa compressão se dá aproximadamente a pressão atmosférica. O mesmo ocorre com a expansão inicial, durante a admissão.
