O ciclo Otto



O ciclo Otto

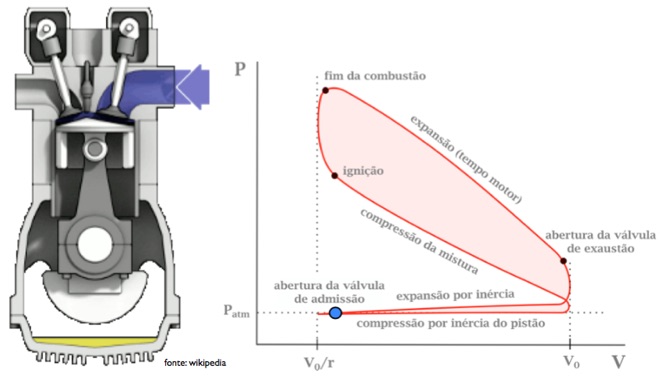

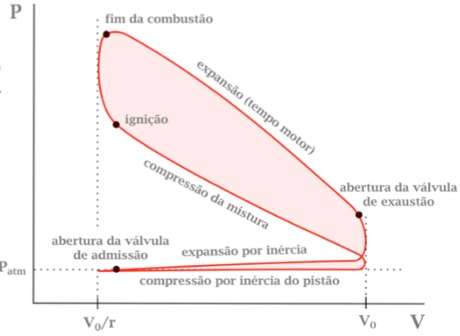

  1. Bullet O ciclo Otto pode ser modelado em um diagrama PV para permitir uma análise termodinâmica.

  1. Bullet Representa uma máquina real que opera ciclicamente sobre um combustível (gasolina).

O ciclo Otto

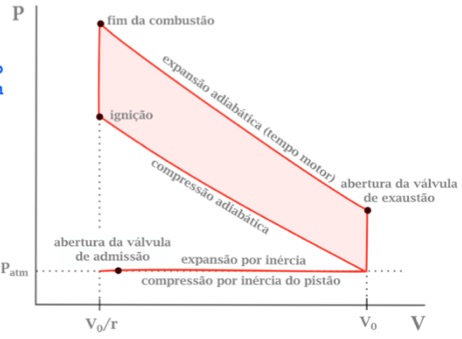

  1. Bullet A energia é fornecida pela ignição de uma mistura ar/combustível. O ciclo começa com o pistão na parte superior do cilindro...

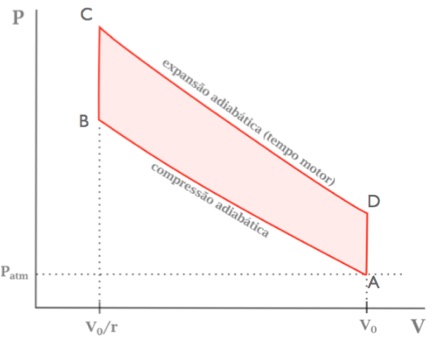

  1. Bullet AB:  Compressão adiabática

  1. Bullet BC:  Aquecimento isovolumétrico

  1. Bullet CD:  Expansão adiabática.

  1. Bullet DA:  Resfriamento isovolumétrico.

O ciclo de Carnot é uma máquina real que opera com uma eficiência menor que a eficiência de Carnot.

4 ciclos

Compressão - Expansão - Compressão - Expansão
