Hidroestática: O equilíbrio num campo de forças.
O princípio de Pascal
A pressão em um dado ponto de um fluido em equilíbrio hidrostático é a mesma em todas as direções. Cada porção da superfície será pressionada na direção perpendicular à superfície de contato.
Hidroestática: O equilíbrio num campo de forças.
O princípio de Pascal
Gas
Líquido
Os vetores são as forças exercidas por um fluido
em equilíbrio nas paredes do recipiente.
tensão de pressão
tensão de cisalhamento
Num fluido em equilíbrio, a tensão de pressão (ou simplesmente pressão):
É pontual - se produzirmos uma variação de pressão num ponto, essa variação se transmite a todo o fluido e as paredes do recipiente.
Independe da orientação espacial da superfície;
Hidroestática: O equilíbrio num campo de forças.
O princípio de Pascal e os dispositivos hidráulicos.
O acionamento do freio pressiona o pistão do cilindro mestre e aumenta a pressão no fluido de freio (vermelho). O prório fluido praticamente não se desloca, porém o aumento de pressão é transmitido às quatro rodas, comprimindo as pastilhas de freio contra o disco de freio em movimento.
Hidroestática: O equilíbrio num campo de forças.
O princípio de Pascal e os dispositivos hidráulicos.
A distância é dividida pelo mesmo fator pelo qual a força é multiplicada. Uma pequena força pode ser capaz de sustentar um grande peso, entretanto será preciso manter o pequeno pistão pressionado ao longo uma grande distância para erguer um grande peso.
Hidrostática: O equilíbrio num campo de forças.
Questão 3)
O elevador hidráulico de uma oficina mecânica está cheio de óleo. Um carro se encontra sobre um pistão com 25 cm de diâmetro. Para levantar o carro, utiliza-se ar comprimido para pressionar um pistão de 6,0 cm de diâmetro. A densidade do óleo é 900 kg/m3.
-
a)Que força de pressão do ar sustenterá um carro de 1 300 Kg com o pistão de ar comprimido?
-
b)Em quanto deve ser aumentada a força de pressão do ar para levantar o carro em 2,0 m?

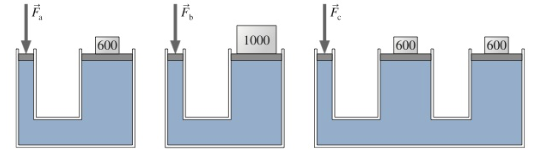

Questão 4)
Ordene em sequência decrescente os módulos das forças Fa, Fb e Fc necessárias para equilibrar as massas. Elas estão em quilogramas.
Se a pressão em um ponto de um líquido for aumentada pela força de um pistão, esse aumento de pressão será transmitido para todos os pontos do líquido.
