Capacitores
-
Acelerômetros
A energia potencial elástica de um sistema massa mola:
A energia potencial elétrica de um capacitor:
A energia para carregar um capacitor é análoga a energia para deformar uma mola
Analogia
mecânica x elétrica
Capacitores
-
Acelerômetros piezoelétricos
Um material piezoelétrico quando comprimido, gera uma voltagem elétrica.
-
1)Se a caixa estiver em repouso ou rapidez constante: a = 0

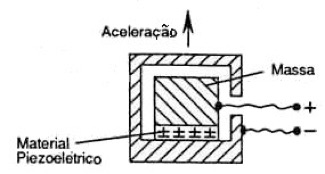

O material piezoelétrico suporta o peso da massa e sofre uma compressão que resulta em uma voltagem: V0
2) Se a caixa for acelerada para cima: a > 0
A compressão do material piezoelétrico aumenta e a voltagem de saída se eleva proporcionalmente à aceleração: V1 > V0
2) Se a caixa for acelerada para baixo: a < 0
A compressão do material piezoelétrico diminui e a voltagem de saída se abaixa proporcionalmente à aceleração: V2 < V0
Capacitores
-

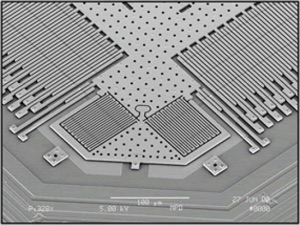

Acelerômetros capacitivos
Se as cargas nas placas forem mantidas constantes, a voltagem nos terminais de saída varia com a distância entre as placas. Placas mais próximas resultam em voltagens menores nos terminais.
Um capacitor pode ser usado para fazer um acelerômetro. Basta montar um tipo de capacitor no qual a distância entre as placas dependa da aceleração do conjunto.

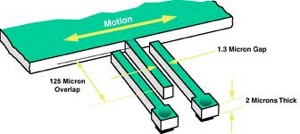

Um arranjo possível de acelerômetro por capacitância.
Quando o conjunto está em repouso, a mola que segura a placa superior está distendida e a voltagem vale V2.
Quando o conjunto é acelerado para cima, a mola é comprimida e as placas do capacitor se aproximam uma da outra, resultando em uma voltagem menor V1.
Capacitores
-
Acelerômetros: Baixe e folheie a Tese: http://www.bibliopedant.com/6otIOSw6L2hUpPfNEr1Y
